7 道具
インストールマニュアル
言語
English / 日本語
包装内容
ボールヘッド x 1
ダブルボールヘッド x 1
マグネットホルダ x 1
スーパークランプ x 1
延長レバー x 2
アクションカムアダプタ x 1
スマートフォンスタンド x 1
せつぞくねじ x 3
スクリューオープナー x 2
Version Control
| Date | Model# | Description | Issued by |
|---|---|---|---|
| 2026/4/1 | TZ-07 | 7 道具 | FotoZ Tech |
概要
このユーザーズマニュアルは、さまざまな携帯電話、カメラ、スポーツカメラに適用されます。
7つのねじとねじ穴付きキットは、汎用の1/4ねじ仕様で作られています。1/4ねじ仕様のカメラや機器間で交換できます。
これら7つのツールバッグには異なるツールが含まれており、相互に接続され、異なる設置プラットフォームに組み合わせることができ、異なる撮影装置に使用することができます。
この7つのツールキットには磁石台座とスーパークランプが搭載されており、異なる撮影シーンに使用できます。
この7つのキットには、ボールヘッド、携帯電話スタンド、スポーツカメラアダプタが搭載されており、異なる撮影機器に使用できます。
マグネットホルダ
この1/4インチのねじ穴を持つ磁石ベースは、2つのボールヘッドに直接接続することができます。または、延長ロッド/ボールヘッドまたは携帯電話の取付棚/スポーツカメラの取付棚に接続することができます。
磁石台座は、磁化可能な金属からなる平面に接着することができる。
磁石ベースは、取り付けシステムのベースとして、任意の材料の平板上に水平に置くことができます。
この磁石台座の引出力は30 kgで、重さが500 gを超えない普通の携帯電話やマイクロカメラを支えることができる。磁石ベースやデバイスとの総距離に応じて距離が減少し、負荷能力が増加します。
スーパークランプ
1/4インチのねじ穴を持つスーパークリップは、2つのボールヘッドに直接接続することができます。または、延長ロッド/ボールヘッドまたは携帯電話の取り付け棚/スポーツカメラの取り付け棚に接続することができます。
T形ねじ付きスーパークランプは、直径12 ~ 45 mmの直棒、水平棒、柱、またはネット上にクランプされたクランプの開閉を制御します。
せつぞくねじ
両側に2/4ねじヘッドを持つ接続ねじ。この接続ねじは、1/4ねじ穴を持つ2つの工具または1/4ねじ穴を持つ外部機器を接続するために使用されます。
接続ネジ体に穴があります。ねじがきつくロックされているか、他のものに引っかかっている場合は、ねじ回しの短辺を穴に挿入し、反時計回りに外します。
延長レバー
2/4インチのねじ穴を持つ延長ロッドは、接続ねじを介してベース（磁気ベースまたはスーパークランプ）とアダプタ端（ボールヘッドまたは携帯電話の取り付けまたはアクションカメラアダプタ）と接続し、総距離を増やすことができます。
延長バーの長さは100 mmです。2つの延長バーRobeを接続すると、総距離をさらに増やすために205 mmの棒が得られます。
延長ロッドは撮影装置のハンドルとして使用でき、ガウンの端部の1/4インチのねじ穴を介して外部三脚に取り付けられている。

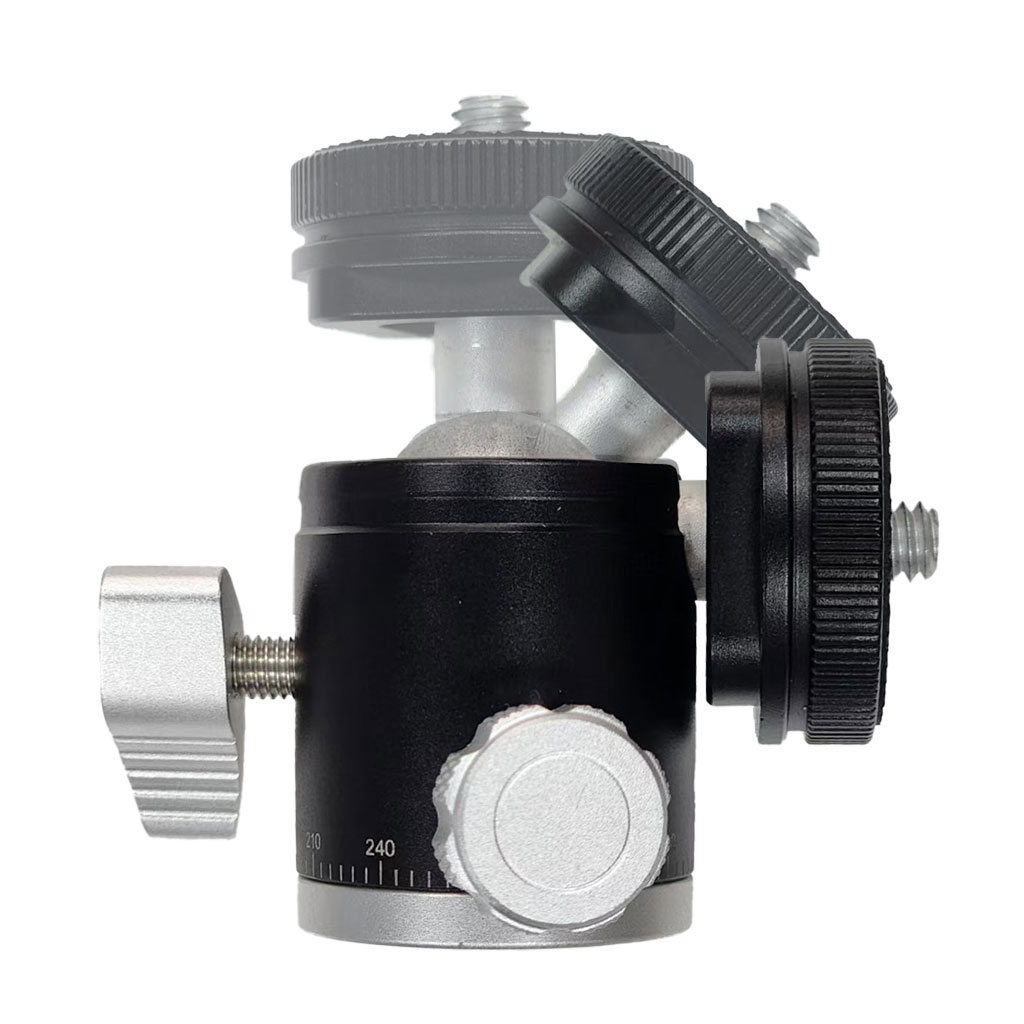

ボールヘッド
ボールヘッドの底には1/4インチのねじ穴があり、ねじや1/4インチのねじヘッドを持つ他の外部プラットフォームを介してベース/延長バーを接続することができます。
ボールヘッドには1/4インチのねじがあり、1/4インチのねじ穴を通してカメラや撮影機器に直接接続することができます。または、付属のツール、携帯電話スタンド、またはスポーツカメラアダプタに接続します。
ボールヘッドには2つのねじがあり、運動を制御します。円1は水平回転を制御することです。平面制御はボールヘッドの回転を制御することである。
ボールヘッドを直角に調整するには、平頭ねじを緩める以外に、丸頭ねじを緩める必要があります。
注意：ボールヘッドの底部の取り付けを解除する前に、丸ネジを閉じてください。一緒に回転することもあります
トレイを反転させ、冷たい靴として懐中電灯やマイクなどの撮影機器を取り付けることができる。など。

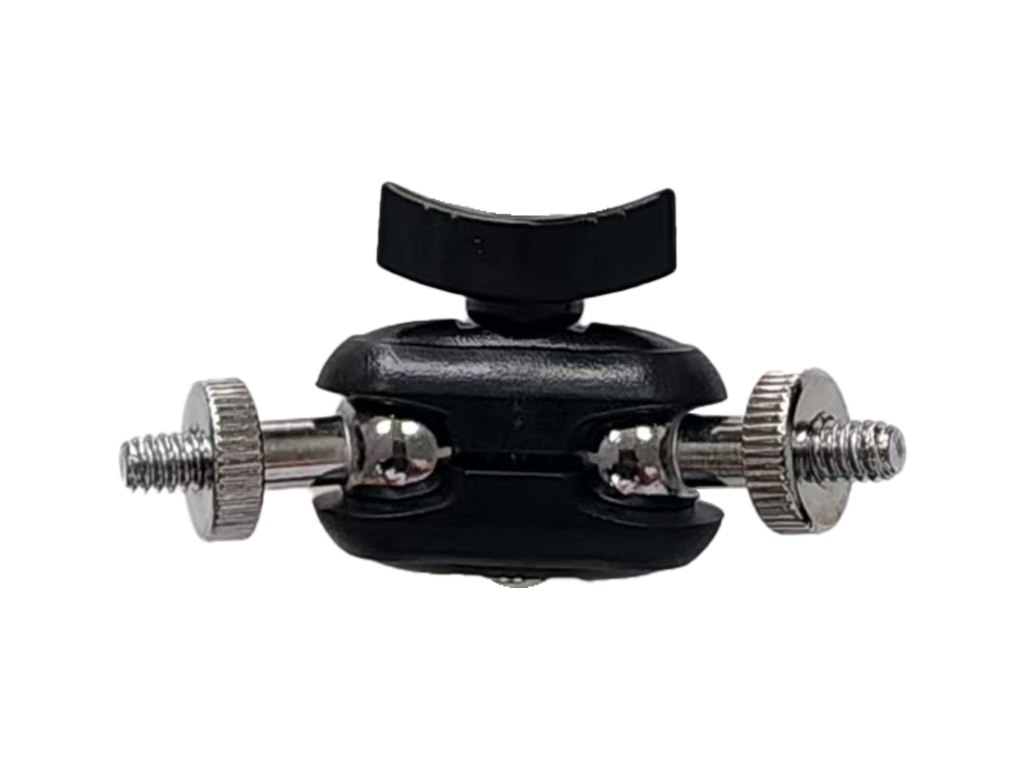

ダブルボールヘッド
両側にダブル1/4″のネジヘッドを持つダブルボールヘッドは、マジックアームのようにベースと撮影装置を接続することができます。
ダブルヘッドには、ダブルヘッドの動きを制御するためのレバーがあります。時計回りに回すと締め付けられ、反時計回りに回すと緩められる。
延長アームの片側または両側を接続することで、マジックアームの距離を増やすことができます。
デュアルボールヘッドの端部は、携帯電話を接続するために携帯電話スタンドに接続することができます。
デュアルヘッドの端部は、アクションカメラアダプタに接続して、アクションカメラを接続することができます。
スマートフォンスタンド
携帯電話スタンドには2つのねじ穴がある。1つは背面にあり、もう1つは底にあります。携帯電話スタンドは、1/4インチねじ穴の接続ねじでベースに接続できます。
携帯電話スタンドは、携帯電話に接続するためにボールヘッドまたはダブルボールヘッドに直接接続することができます。
携帯電話スタンドには、幅60 ~ 90 mmの携帯電話を取り付けることができます。
携帯電話スタンドの上部には冷たい靴があり、蛍光灯やマイクなどの他の外部撮影機器に接続することができます。……など。
注意：長さが6 mmを超えるネジを携帯電話スタンドの背面のネジ穴にねじ込まないでください。そうしないと、トレイを使用して制御する必要があります。
アクションカムアダプタ
アクションカメラアダプタは、Gopro Hero 13、Hero 12、11、10、9、8、7、6、5、4、3、3+、Hero Session、Gopro Max、Akaso、DJI osmo action、Inst 360、Sjcam、およびより多くのアクションカメラと互換性があります。
アクションカメラを取り付けるときは、まずネジを外してください。
スポーツカメラアダプタの底には1/4インチのねじがあり、ボールヘッドまたは2つのボールヘッドに直接接続して携帯電話に接続することができます。
アクションカメラアダプタの底には1/4インチのねじがあり、接続ねじでベースを接続できます。
インストール
7つのツールのすべてのツールには、1/4インチのねじヘッドまたはねじ穴が1つ以上あり、ねじを接続する必要がある場合があります。異なるツールを組み合わせて、異なる設置システムにすることができ、異なる撮影装置に使用することができます。
異なるアイデアに基づいて異なるインストールシステムを作成することができます。実際に使用する前に、システムの安定性（負荷能力を含む）をテストしてください。
注意
- 撮影機器に取り付ける際は、何らかの形の物理的衝撃を受けないように注意してください。
- 設置システム付きカメラをテーブルや他の平面に置くときは注意してください。
- 実際に使用する前にシステムの安定性（負荷能力を含む）をテストします。
- カメラを移動するときは、インストールシステムを取り外してください。
- 7つのツールを極度に湿った場所に長時間放置しないでください。
- インストールシステムは、事故のリスクを防ぐために落下しないように注意してください。
クリーンアップ
ブローブラシまたはソフトブラシを使用して、ツールの表面のほこりを除去します。柔らかい布に少量のやさしい洗浄液をつけてください。
制限
フラッシュやAF照明を使用すると、光源が遮られ、画像にレンズシャドウが形成される可能性があります。
